    明宇廣場6號地塊商業(萬達廣場)改造項目鋼膜結構ETFE蓋頂天幕工程進入鋼結構吊裝階段

    時間:2022-10-19 08:38:09

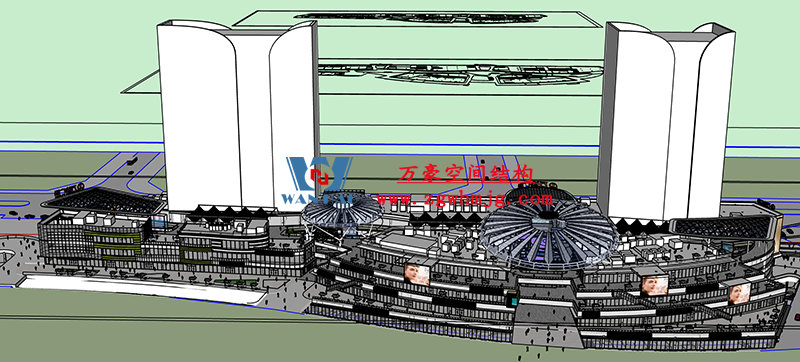

    明宇廣場6號地塊商業(萬達廣場)改造項目鋼膜結構ETFE蓋頂天幕工程位于四川省南充市高坪區江東中路四段(金融廣場6號地塊)。

    本工程共有為4個單體骨架支撐式膜結構,分別為1#單體、2#單體、3#單體、4#單體。1#單體和4#單體主體鋼結構為箱型網殼結構,屋面張拉PVDF膜材;2#單體和3#單體主體結構為異形管桁架結構,屋面張拉ETFE膜材,屋面膜下張拉PVDF膜材。


    1#單體主體鋼結構最高標高約為+22.50m,總用鋼量約為45t,PVDF膜材約為660㎡。

    2#單體主體鋼結構最高標高約為+31.30m,總用鋼量約為246t,ETFE膜材約為3500㎡,PVDF膜材約為2100㎡。

    3#單體主體鋼結構最高標高約為+27.40m, 總用鋼量約為85t,ETFE膜材約為1300㎡, PVDF膜材約為800㎡。

    4#單體主體鋼結構最高標高約為+22.50m, 總用鋼量約為75t,PVDF膜材約為1500㎡。

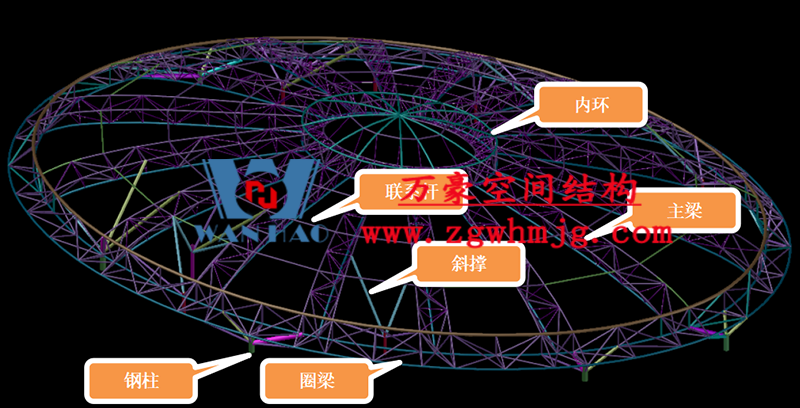

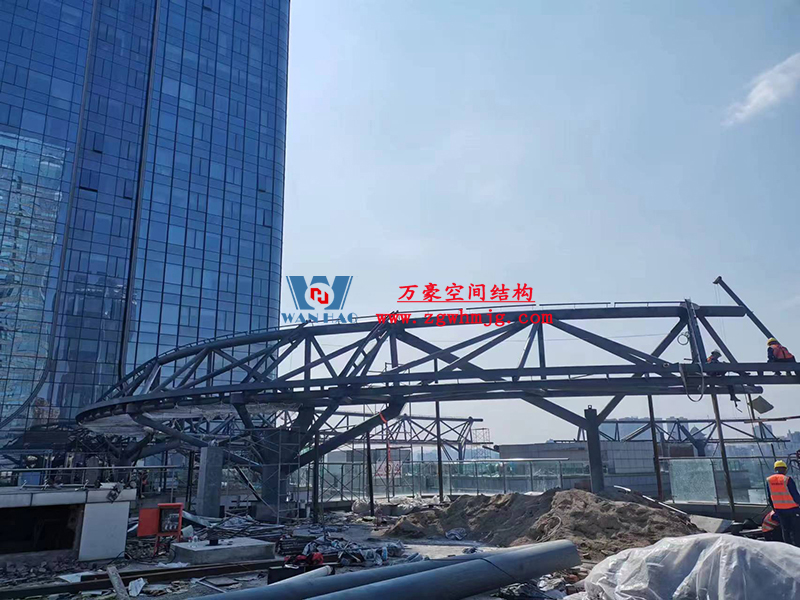

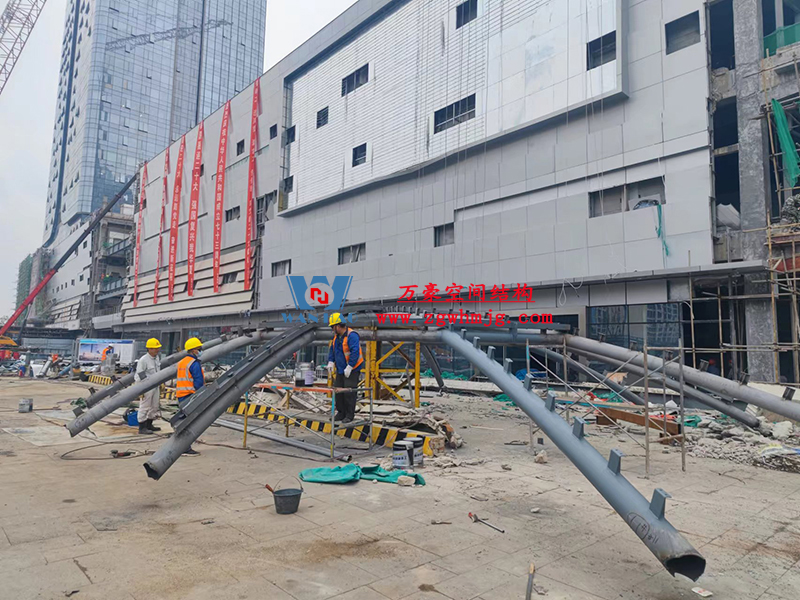

    其中2#單體為外形為橢圓形,長軸方向長81.85m,短軸方向長54.12m。由鋼柱、斜撐、內環、外環、主梁、連系桿組成,鋼柱為圓管柱,最大管徑D813×20mm;內環、外環為正三角管桁架結構;主梁為倒三角管桁架。

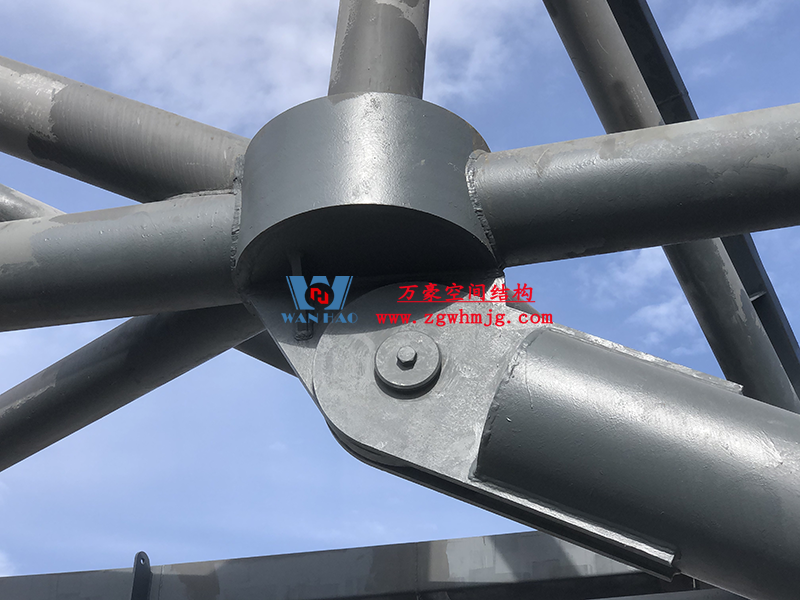

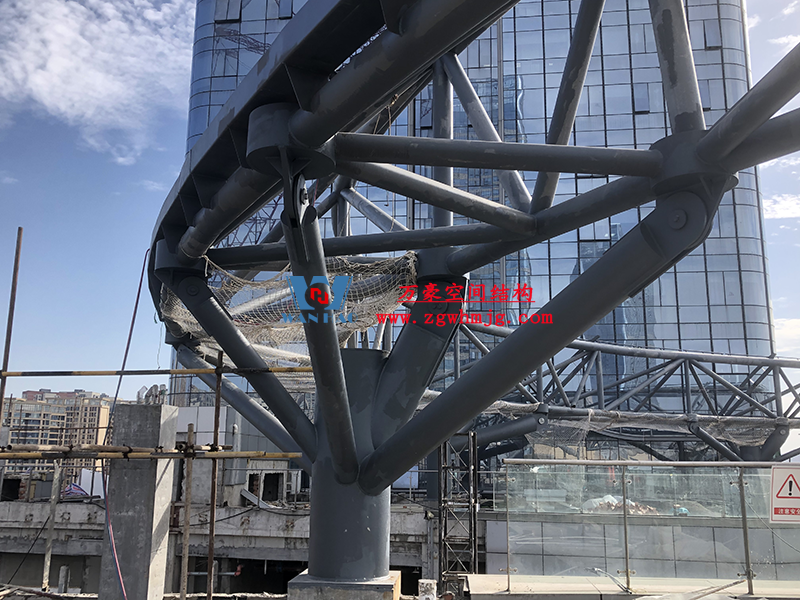

    鋼柱通過屋面柱墩和土建結構連接,斜撐和鋼柱相貫焊接,斜撐和桁架通過銷軸鉸接連接。

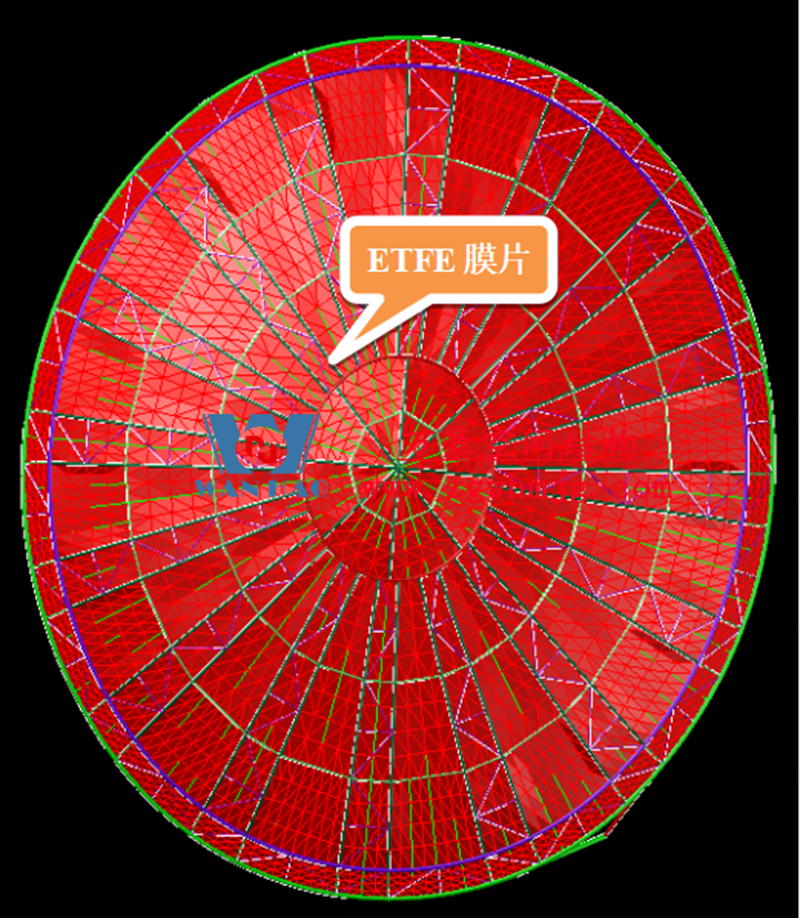

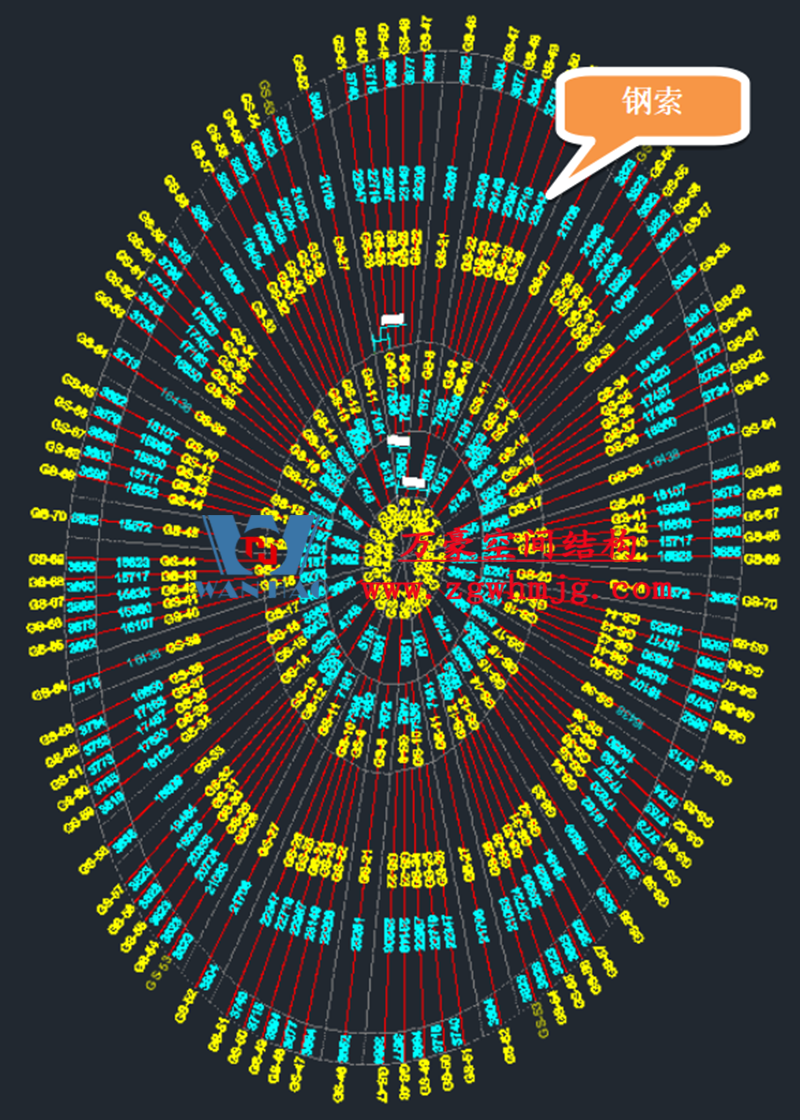

    2#單體屋面為ETFE透明膜,共有膜120片,3500㎡。ETFE膜材通過鋁型材和主體結構二次構件連接,本工程共有二次結構水槽2276米,連接爪件29539個;主體結構間用260根鋼索進行膜加強,鋼索間距約1.7米。

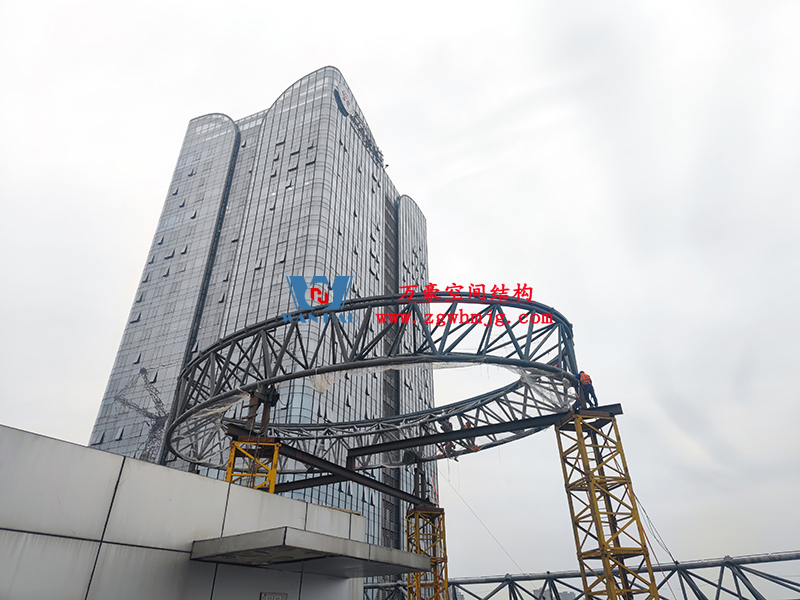

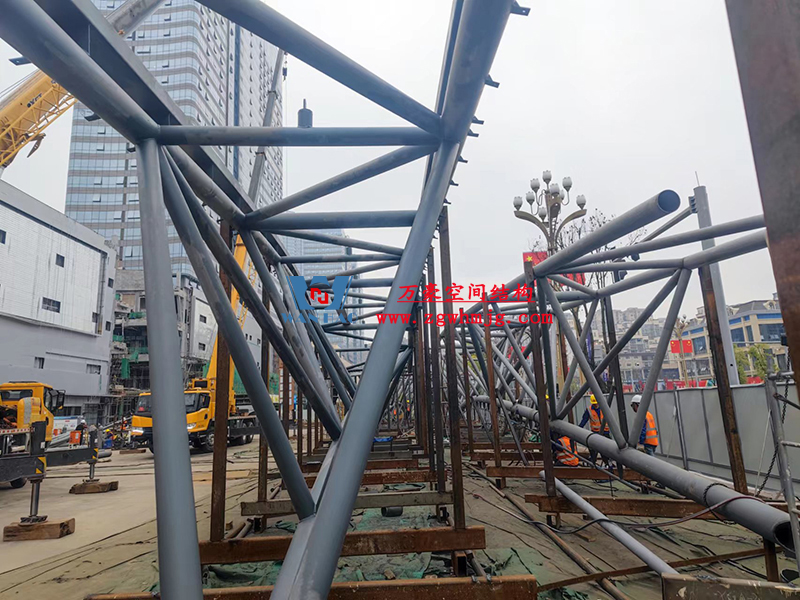

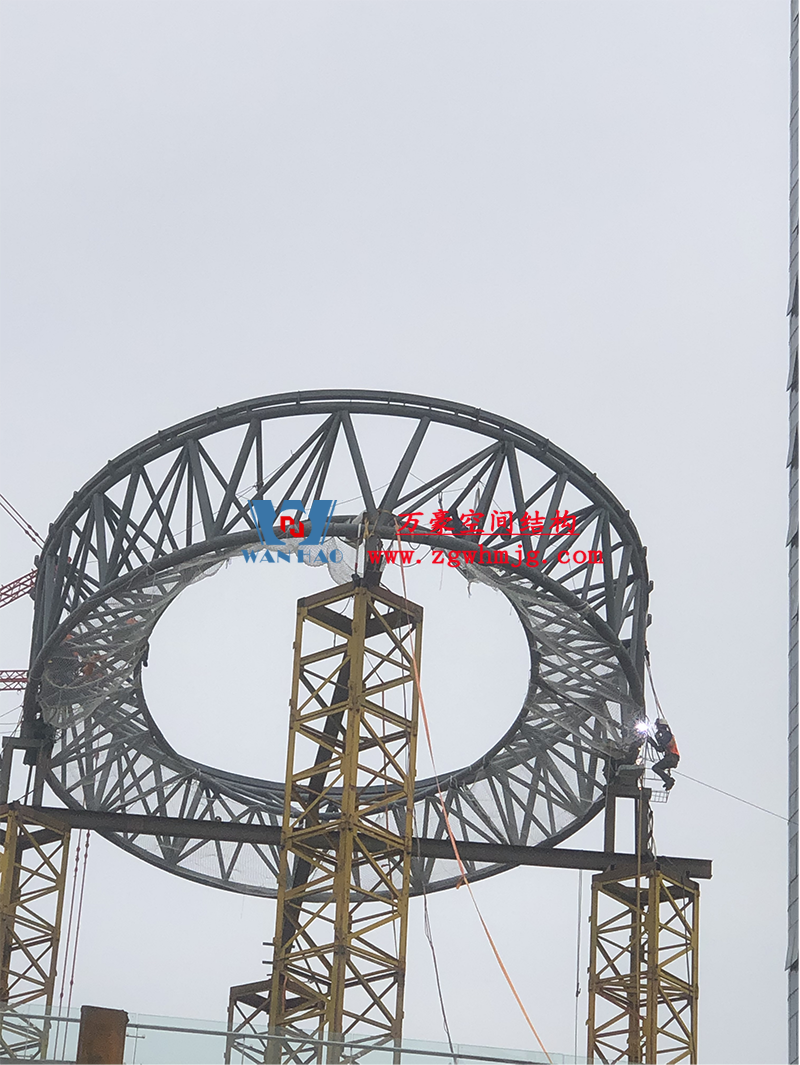

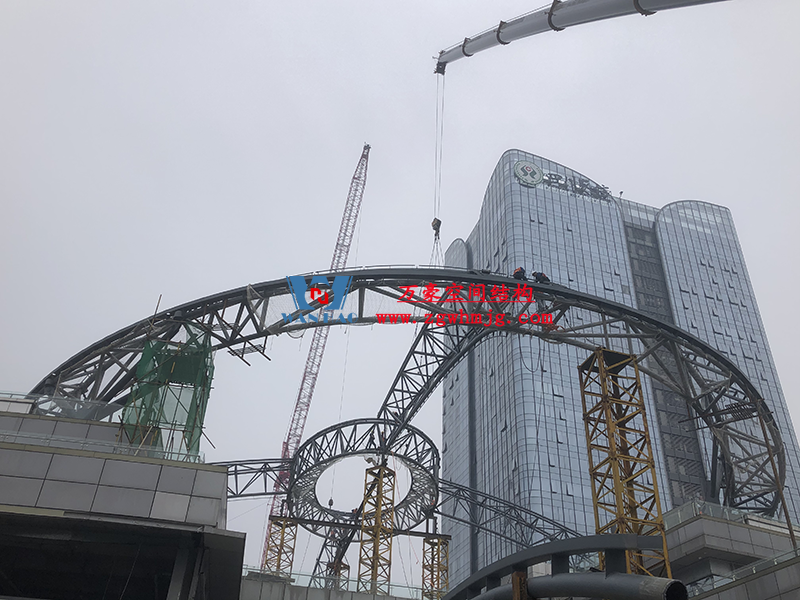

    目前,項目進入鋼結構吊裝階段。

    本項目作為四川省南充市萬達廣場新地標商業綜合體配套設施,建成后將成為南充市又一經典之作,一起期待吧!
